Uszczelnienia stosowane w połączeniach obciążonych cyklicznymi wahaniami parametrów ciśnienia i temperatury. Zapewniają maksymalną szczelność oraz niezawodność
Dzięki swojej elastycznej budowie uszczelka dopasowuje się idealnie do połączenia. Uszczelnienia spiralne są zalecane w zakładach petrochemicznych i rafineriach, w instalacjach chemicznych i energetycznych oraz wszędzie tam, gdzie wysokim parametrom roboczym towarzyszyć musi duża niezawodność.
Uszczelka podstawowa wykonana z taśmy metalowej i wypełnienia uszczelniającego.
Uszczelka posiada dodatkowo pierścień wewnętrzny (wzmacniający)wykonany ze stali kwasowej lub węglowej. Standardowo pierścień wewnętrzny jest wykonywany z takiej samej stali jak spirala uszczelniająca.
Uszczelka zawiera pierścień zewnętrzny tzw.centrujący,który ułatwia montaż oraz zmniejsza ryzyko wydmuchania uszczelki. Pierścień jest wykonany ze stali kwasowej lub węglowej.
Uszczelka posiada pierścień wewnętrzny i zewnętrzny . Zalecana do największych ciśnień i dużych wymiarów uszczelnień.
Oferujemy wykonanie uszczelek standardowych wg następujących norm:
EN 1514-2: 2005
EN 1514-2: 2013
EN 12560-2
ASME B 16.20, B 16.21, B 16.50
Na życzenie klienta wykonujemy uszczelki nienormatywne.

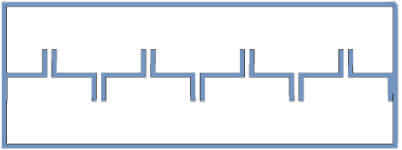

Uszczelka wielokrawędziowa TECHWK z nakładką z płyty uszczelkarskiej. Uszczelnienie tego typu wykonane jest ze specjalnego profilu stalowego z koncentrycznymi rowkami oraz miękkiego materiału uszczelniającego. Cechują się szerokim zakresem stosowania pod względem temperatur oraz ciśnienia roboczego.
Uszczelka spiralna TECHWK

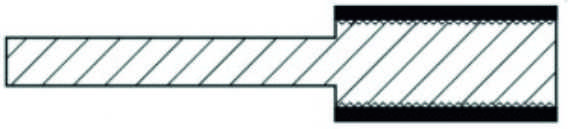

Uszczelka wielokrawędziowa z integralnym pierścieniem centrującym.

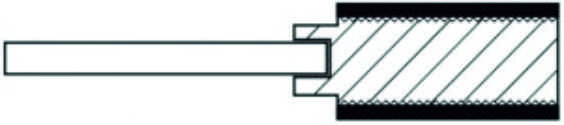

Uszczelka wielokrawędziowa z pierścieniem centrującym wykonanym z innego materiału.

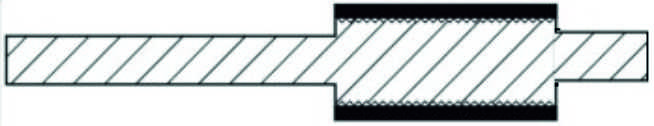

Uszczelka wielokrawędziowa z metalowym podparciem.
Oferujemy wykonanie uszczelek standardowych wg następujących norm:
EN 1514-6
EN 12560-6

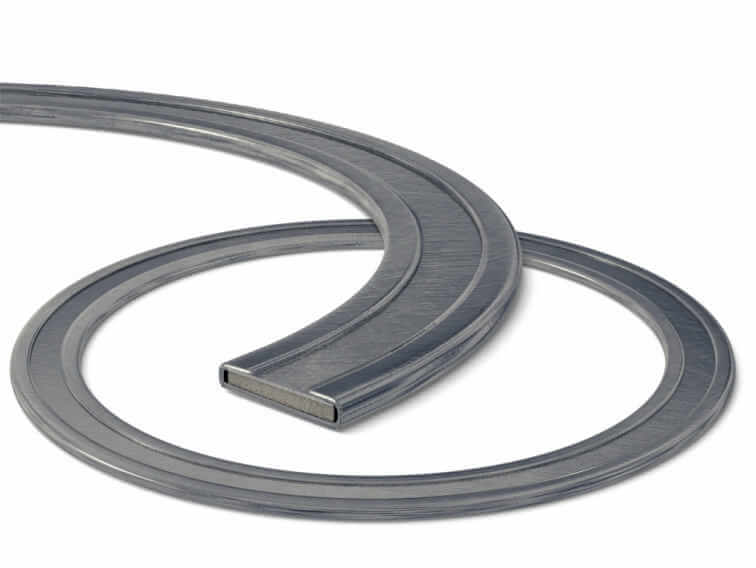

Uszczelnienie metaloplastyczne TECHMP składa się z miękkiego wypełnienia uszczelniającego otoczonego ze wszystkich stron metalową powłoką. Dzięki takiemu połączeniu materiałów zapewniona jest elastyczność uszczelnienia i odporność chemiczna i mechaniczna. Jako materiał wewnętrzny stosuje się płyty grafitowe lub tektury ceramiczne wysokotemperaturowe. Metalowe okucie wykonane jest ze stali nierdzewnej 316L, opcjonalne z blachy miedzianej.
Uszczelnienia TECHMP znajdują zastosowanie w aplikacjach gdzie mogą występować nagłe zmiany ciśnienia roboczego.
Uszczelka płaska w koszulce metalowej otwartej.

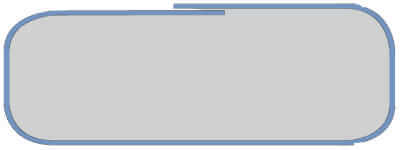

Uszczelka płaska w koszulce metalowej zamkniętej.
Uszczelka płaska w koszulce metalowej zamkniętej dodatkową koszulką.

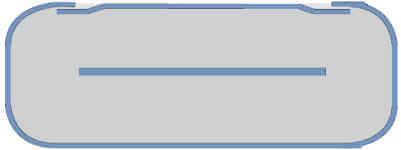

Uszczelka płaska z przekładką metalową w koszulce metalowej zamkniętej dodatkową koszulką.

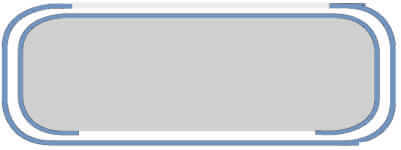

Uszczelka płaska w podwójnej koszulce metalowej.

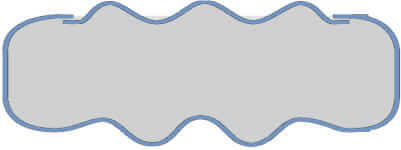

Uszczelka płaska w koszulce z blachy falowanej.

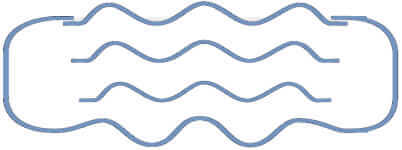

Uszczelka płaska w wkładką i koszulce z blachy falowanej.
Uszczelki wykonujemy wg następujących norm:
EN 1514-4 | EN 1514-4 | DIN 7603
Uszczelnienia TECHRTJ to metalowe pierścienie uszczelniające wykonane ze specjalnych stopów stali. Znajdują zastosowanie głównie w przemyśle gazowym i petrochemicznym przy bardzo wysokich ciśnieniach i temperaturach.
Używane są one w kombinacji ze specjalnymi kołnierzami, które zapewniają odpowiednie uszczelnienie przy odpowiednim doborze materiału i profilu.
Uszczelnienie metalowe o przekroju owalnym. Przeznaczone jest do kołnierzy ze standardowym połączeniem rowkowym.
Uszczelnienie metalowe o przekroju ośmiokątnym. Przeznaczone jest do kołnierzy ze standardowym połączeniem rowkowym.
Uszczelnienie metalowe zaprojektowane do pracy w ciśnieniu 750 bar. Można zamieniać z pierścieniem serii R1 zakładając, że będą przedłużane śruby.
Uszczelnienie metalowe o przekroju ośmiokątnym ze wzmocnieniem. Specjalne wykonanie pozwala na pracę w ciśnieniu 1500 bar. Przeznaczone jest do kołnierzy typu API z rowkiem. Uszczelnienie serii BX posiada szczelinę umożliwiającą wyrównanie ciśnienia.

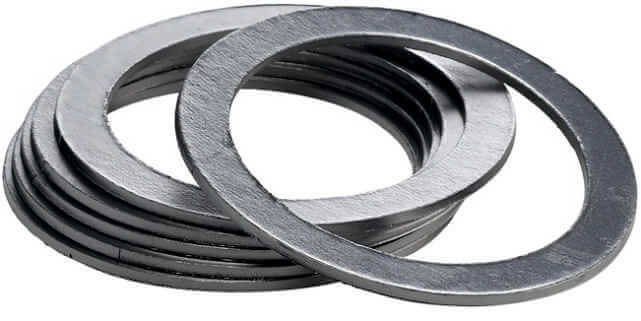

Uszczelnienie miękkomateriałowe – uszczelki płaskie najczęściej wycinane z materiałów uszczelniających miękkich, bądź z dodatkowym zbrojeniem.
Uszczelki wykonujemy wg standardowych norm:
EN 1514-1 DIN 2690 DIN 86071
EN 12560-1 DIN 2691 DIN 86072
ASME B16.21 DIN 2692
DIN 82331 DIN 28040
Wykonujemy również uszczelki nienormatywne wg rysunku lub wzoru.
Uszczelnienia wykonane z płyt grafitowych, stosowane głównie w aplikacjach gdzie ze względów na wysokie temperatury i medium nie mogą być stosowane uszczelki z płyt klingerytowych. Dodatkowym atutem uszczelek grafitowych jest łatwość w ich demontażu, gdyż grafit nie ulega przyklejeniu do kołnierza.
Uszczelka wykonana z płyty grafitowej TECHPERGRAF, tj. foli grafitowej o bardzo wysokiej czystości grafitu ze zbrojeniem w postaci cienkiej blachy perforowanej, najczęściej ze stali nierdzewnej 304L.
Uszczelka wykonana z płyty grafitowej TECHPERGRAF z dodatkowym okuciem wewnętrznym, co zwiększa odporność na wydmuchiwanie.
Uszczelka wykonana z najwyższej jakości płyty TECHGRAFFOL wykonanej z wielowarstwowego laminatu folii grafitowej oraz folii stalowej, powiązanych ze sobą bezklejowo. Uszczelka wykazuje bardzo wysoką odporność na ciśnienia i medium.
Uszczelka wykonana z płyty TECHGRAFFOL z dodatkowym okuciem wewnętrznym.

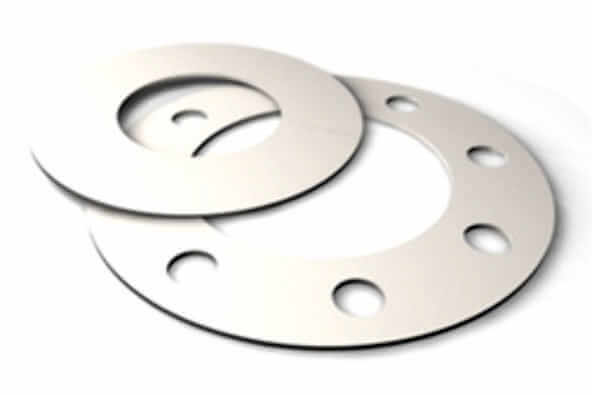

Uszczelnienia wykonane z płyt z czystego teflonu PTFE lub teflonu ekspandowanego e-PTFE. Uszczelnienia PTFE charakteryzuje bardzo duża odporność na chemikalia i starzenie. Uszczelki PTFE mogą być wykonane wg obowiązujących norm, jak i w dowolnym kształcie i grubości.

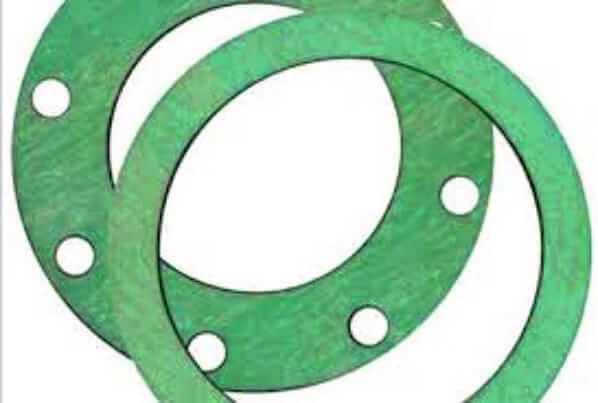

Uszczelnienia wykonane z płyt bezazbestowych, które znajdują zastosowanie głównie w sektorze rurociągów. Stanowią obecnie jedne z podstawowych form uszczelnień kołnierzowych, ponieważ klingeryt jest jednym z elementarnych materiałów. Doskonale sprawdzą się przy instalacjach z kwasami zasadowymi, parą wodną, wodą pitną, gazami.
Dodatkowo wykonujemy uszczelki z innych materiałów:
– wszystkie rodzaje płyt gumowych NBR, EPDM, VMQ, FPM
– filce techniczne i tkaniny termiczne
– tworzywa konstrukcyjne termoplastyczne POM, PA, tekstolit, poliamid
– miedź, aluminium, fibra.
